DTZY601型三相四線費控智能電能表
![]()
收藏
1.總體介紹1.1概要DTZY601型三相四線費控智能電能表是由我司自主研發研制生產,符合GB/T 17215.301-2007《多功能電能表 特殊要求》和DL/T614-2007《多功能電能表》、GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分:靜止式有功電能表(1級和2級)》、GB/T 17215.323-2008《交流電測量設備 特殊要求 第23部分:靜止式無功電能表(2級和3級)》等電能表有關標準,采用DL/T 645-2007《多功能電能表通信協議》通信規約,功能豐富,附加值高。 1.2原理組成以三相四線電能表為例原理如下圖所示:由電流互感器、計量芯片、微處理器、溫補實時時鐘、STN液晶、通信數據等外圍接口。 圖1:電能表基本工作原理 1.3技術參數1.3.1 主要參數
1.3.2 光耦脈沖
1.3.3 日歷時鐘
1.3.4 其它數據
2 儀表主要功能2.1電能計量Ø 本儀表可以計量正反向有功、1、2、3、4象限無功,并可據此設置組合有功、無功電能量。并可以實現組合無功1、組合無功2計量、記錄。 Ø 各種電量均可以按總及最大4種費率時段進行分時計量。不應采用各分相電能量算術加的方式計算總電能量。 Ø 能存儲12個結算周期電量數據。 Ø 對于正反向有功、正反向視在,1、2、3、4象限無功及A、B、C各相有功、無功等電量,電能有效值范圍為0~999999.99,單位為kWh或kvarh。 Ø 對于組合有功、組合無功1、組合無功2電量,電能有效值范圍是–799999.99~799999.99,單位為kW·h或kvar·h。 Ø 電能量顯示小數位數出廠缺省為2位小數。 2.2時段費率Ø 本表計可設置兩套時區表和兩套日時段表方案,及兩套方案的各自切換時間(年月日時分)。電表默認運行第一套時區表方案和第一套日時段表方案,電表運行到時區表方案切換時間后,切換到另一套時區表方案運行,運行到日時段表方案切換時間后,按另一套日時段表方案運行;再設一次兩套方案的切換時間,電表運行到時區表方案切換時間后,切換到第一套時區表方案運行,運行到日時段表方案切換時間后,按第一套日時段表方案運行。如果將兩套時區表和日時段表方案的切換時間分別設為“FFFFFFFFFF”,則兩套年時區表和日時段表不能切換。 Ø 在時區表方案和日時段表方案發生切換后,切換時間清零。 Ø 最大4費率。每套時區表方案可設置最大14個時區數,各個時區的起始日期及使用的日時段表號。每套日時段表方案可設置最大8個日時段表數,每天最大14時段,各個時段的起始時間及使用的費率。時段最小間隔為15分鐘,并且時段間隔大于實際需量周期值,可跨越零點設置。各時段設置按時間從小到大排列。 Ø 支持公共假日和周休日特殊費率時段的設置。 Ø 如果日時段表中某一時段的費率號大于費率數時,或者費率數為0時,此時段的電能計入費率1。 2.3需量計量Ø 能夠計量正、反向有功,正、反向視在,1、2、3、4象限無功,組合無功1、2的最大需量和發生時間。并存儲帶時標的數據 Ø 需量周期和滑差時間可在1~60min分鐘范圍內設置,但應該滿足:需量周期大于滑差時間且為其整數倍,需量周期可在5、10、15、30、60min中選擇;滑差式需量周期的滑差時間可以在1、2、3、5min中選擇。需量周期應為滑差時間的5的整倍數,且該倍數小于等于15。 Ø 當發生電壓線路上電、時段轉換、清零、時鐘調整、需量周期改變、功率潮流方向轉換等情況時,電能表從當前時刻開始,按照需量周期進行需量測量,當第一個需量周期完成后,按滑差間隔開始最大需量記錄。其中,發生時段轉換時,總需量繼續按滑差測量,分時需量按需量周期重新開始測量。 Ø 在一個不完整的需量周期內或修改需量周期時,不做最大需量的記錄。 Ø 能存儲12個結算日最大需量數據。 Ø 需量顯示小數位數出廠缺省為4位小數。 2.4結算功能Ø 本表除給出有、無功當前總及分時電量、最大需量及其發生時間外,還存儲了上1到上12個結算周期的歷史數據(包含組合有功、正反向有功、組合無功1和組合無功2、四象限無功、各元件有功、無功總電量以及分時電量;正反向有功、組合無功1和組合無功2、四象限無功的最大需量及其出現時間)。當電表時鐘走到結算點的時候,電表進行結算。電能表結算時,先把當前的電量、最大需量及其發生時間存入上一結算日,再把當前的最大需量及其發生時間清零,計算需量的累加單元清零,需量重新開始計算。 Ø 如果電表掉電跨過結算點時,上電時應能補齊上12個結算日電能量、需量數據,掉電跨過每月第1 結算日,需量轉存后需量清零,在其他結算日,需量數據不轉存。 Ø 最多每月可設置三個結算日,默認啟用第一結算日,每月結算日數值如果為9999代表未設置此結算日。 Ø 需量結算是只在每月第一結算日結算一次,如果起用了其它結算日,在該結算點結算時,則對應的這個結算日需量數據補FF。 2.5事件記錄Ø 失壓:可記錄失壓的總次數和累計時間、最近一次失壓發生時間、結束時間以及各相失壓的總次數和累計時間,最近10次失壓發生時刻、結束時刻、失壓期間電能示值等數據。 起始條件:電壓小于NN%Un(NN為失壓啟動電壓百分比閥值),且電流大于NN.NNNNA (NN.NNNN為失壓啟動電流),且最大電壓大于臨界電壓,且持續時間大于設定的失壓事件判定延時時間。 結束條件:電壓大于85%Un,或電壓均低于臨界電壓,或掉電。 Ø 欠壓: 可記錄各相欠壓的總次數和累計時間,最近10次欠壓發生時刻、結束時刻、欠壓期間電能示值等數據。 起始條件:電壓低于NN%Un且最大電壓大于臨界電壓,且持續時間大于設定的欠壓事件判定延時時間。 結束條件:電壓大于NN%Un或最大電壓小于臨界電壓或掉電。 Ø 過壓:可記錄最近10次A、B、C各相過壓數據。 起始條件:電壓大于NNNN%Un(過壓判斷閥值),且最大電壓大于臨界電壓,且持續時間大于設定的過壓事件判定延時時間。 結束條件:電壓小于過壓判斷閥值,或電壓均小于臨界電壓,或掉電。 Ø 斷相:可記錄各相斷相的總次數、累計時間,最近10次斷相發生時刻、結束時刻及對應電能示值數據。 起始條件:電壓小于NN%Un,且電流小于NN.NNNNA (斷相啟動電流),且最大電壓大于臨界電壓,且持續時間大于設定的斷相事件判定延時時間。 結束條件:電壓大于臨界電壓,或電流大于斷相啟動電流,或電壓均低于臨界電壓,或掉電。 Ø 全失壓:可記錄全失壓的總次數和累計時間,最近10次全失壓發生時刻、結束時刻以及最近的電流值。 起始條件:各相電壓都低于臨界電壓NN%Un,且最大電流大于5%In,且持續時間大于60s。 結束條件:最大電壓大于臨界電壓,或最大電流小于5%In,或掉電。 Ø 電壓逆相序:可記錄電壓逆相序總次數、累計時間,最近10次發生結束時刻及期間的電能示值。 起始條件:電壓逆相序發生且最小電壓大于臨界電壓,且持續時間大于60s。 結束條件:電壓逆相序結束且最大電壓小于臨界電壓或掉電。 Ø 失流:可記錄各相失流的總次數、累計時間,最近10次失流發生結束時刻、失流期間電能示值等數據。 起始條件:該相電流小于NN.NNNNA(失流啟動電流),且其余相電流大于NN.NNNNA(失流結束電流),且最大電壓大于設定的失流事件電壓觸發下限,且持續時間大于60s。 結束條件:該相電流大于NN.NNNNA(失流啟動電流),或電壓均低于設定的失流事件電壓觸發下限,或掉電。 Ø 過流:可記錄最近10次A、B、C各相過流數據。 起始條件:某相電流大于NNN.N%Ib(過流判斷閥值),且最大電壓大于臨界電壓,且持續時間大于設定的過流事件判定延時時間。 結束條件:某相電流小于過流判斷閥值,或電壓均小于臨界電壓,或掉電。 Ø 斷流:可記錄各相斷流的總次數和累計時間,最近10次斷流發生時刻、結束時刻、斷流期間電能示值等數據。 起始條件:電壓大于NNNN%Un且電流小于NN.NNNNA,且最大電壓大于臨界電壓,且持續時間大于設定的斷流事件判定延時時間。 結束條件:電壓小于NNNN%Un或電流大于NN.NNNNA或最大電壓小于臨界電壓。 Ø 潮流反向:可記錄各向電流反向的總次數和累計時間,最近10次電流反向發生時刻、結束時刻、失壓期間電能示值等數據。 起始條件:當電壓與電流之間的相夾角大于90度,小于270度時,電流發生反向。(判斷某相潮流反向時,該相有功功率應該大于NNNN kw)且持續時間大于設定的潮流反向事件判定延時時間。 結束條件:相角大于零度小于90度或相角大于270度小于360度或電壓小于10V或電流小于啟動電流或掉電 Ø 電壓合格率:可記錄總、A、B、C各相本月及上12個月的電壓合格率統計數據。 電壓合格率(%)=(1-電壓超限時間/電壓監測總時間)×100% 電壓超上限 起始條件:該相電壓大于合格上限NNN.NV,且小于考核上限NNN.NV。 結束條件:該相電壓小于合格上限NNN.NV,或大于考核上限NNN.NV,或掉電。 電壓合格 起始條件:該相電壓大于合格下限NNN.NV,且小于合格上限NNN.NV。 結束條件:該相電壓小于合格下限NNN.NV,或大于合格上限NNN.NV,或掉電。 電壓超下限 起始條件:該相電壓小于合格下限NNN.NV,且大于考核下限NNN.NV。 結束條件:該相電壓大于合格下限NNN.NV,或小于考核下限NNN.NV,或掉電。 Ø 電壓不平衡:可記錄最近10次電壓不平衡事件記錄。 在三相供電系統中,電壓不平衡率為: 起始條件:電壓不平衡率大于NN%(電壓不平衡上限值),且最大電壓大于臨界電壓,且持續時間大于設定的電壓不平衡率判定延時時間。 結束條件:電壓不平衡率小于電壓不平衡上限值,或電壓均低于臨界電壓,或掉電。 Ø 電流不平衡:可記錄最近10次電流不平衡事件記錄。 在三相供電系統中,電流不平衡率為: 起始條件:三相電流均大于5%In,電流不平衡率大于NN%(電流不平衡上限值),且最大電壓大于臨界電壓,且持續時間大于設定的電流不平衡判定延時時間。 結束條件:電流不平衡率小于電流不平衡上限值,或電壓均低于臨界電壓,或掉電。 Ø 過載:記錄各相過負荷總次數、總時間,最近10次過負荷的持續時間。 起始條件:某相有功功率大于有功功率下限值,且最大電壓大于臨界電壓,且持續時間大于設定的過載事件判定延時時間。 結束條件:某相有功功率小于有功功率下限值,或最大電壓均小于臨界電壓,或掉電。 Ø 有功需量超限:可記錄最近10次正、反向有功需量超限數據。 起始條件:有功需量大于NNNNkW(有功功率下限值),且最大電壓大于臨界電壓,且持續時間大于設定的有功需量超限判定延時時間。 結束條件:有功需量小于有功功率上限值,或電壓均小于臨界電壓,或掉電。 Ø 無功需量超限:可記錄最近10次1、2、3、4象限無功需量超限數據。 起始條件:無功需量大于NNNNkW(無功功率下限值),且最大電壓大于臨界電壓,且持續時間大于設定的無功需量超限判定延時時間。 結束條件:無功需量小于無功功率上限值,或電壓均小于臨界電壓,或掉電。 Ø 總功率因數超下限:可記錄總功率因數超下限總次數和總累計時間,最近10總功率因數超下限發生時刻、結束時刻、總功率因數超下限期間電能示值數據。 起始條件:總功率因數小于NNNN(功率因素下限值),且三相電流大于5%In,且最大電壓大于臨界電壓,且持續時間大于設定的功率因數超下限判定延時時間。 結束條件:總功率因數大于N.NNN且最大電壓小于臨界電壓。 Ø 掉電:可記錄掉電的總次數,最近10次掉電發生結束時刻。 Ø 時段、節假日編程:記錄日時段表、年時區表、周休日、節假日編程總次數以及最近10次編程時間、操作者代碼、編程前數據。 Ø 有無功組合方式編程:記錄組合有功、組合無功1、組合無功2編程總次數以及最近10次編程時間、操作者代碼、編程前數據。 Ø 結算日編程:記錄結算日編程總次數以及最近10次編程時間、操作者代碼、編程前數據。 Ø 編程記錄:可記錄編程總次數,最近10次編程的時刻、操作者代碼、編程項的數據標識。 Ø 校時:可記錄校時總次數,最近10次校時的時刻、操作者代碼。廣播校時不記入校時記錄。 Ø 開表蓋:可記錄開表蓋總次數,最近10次開表蓋事件的發生、結束時刻以及開表蓋發生時刻的電能量數據,停電期間,電能表只記最早的一次開表蓋事件。 Ø 開端蓋:可記錄開端鈕端蓋總次數,最近10次開端鈕蓋事件的發生、結束時刻以及開端鈕蓋發生時刻的電能量數據,停電期間,電能表只記最早的一次開端鈕蓋事件。 Ø 電表清零:可永久記錄電表清零的總次數,最近10次電表清零的時刻、操作者代碼及電能量數據。 Ø 需量清零:記錄需量清零的總次數,最近10次需量清零的時刻、操作者代碼。 Ø 事件清零:可記錄事件清零的總次數,最近10次事件清零的時刻、操作者代碼和事件清零數據標識碼。 Ø 恒定磁場干擾:可記錄恒定磁場干擾的總次數,最近10次恒定磁場干擾的時刻、操作者代碼和恒定磁場干擾數據標識碼。 Ø 負荷開關誤動作:可記錄負荷開關誤動作的總次數,最近10次負荷開關誤動作的時刻、操作者代碼和恒定磁場干擾數據標識碼。 Ø 拉合閘事件:可記錄最近10次拉閘、合閘事件,記錄拉、合閘事件發生時刻、操作者代碼和重要電能量等數據。 2.6電表清零Ø 電表清零清空電能表內電能量、最大需量及發生時間、凍結量、事件記錄中非永久記錄部分、負荷記錄等數據。 Ø 電能表清零采用98H級密碼,采用密文方式下發,防止非授權人操作的安全措施,命令執行時電能表應保證電表清零事件記錄不被清除,并自動保存該事件的相應數據。本地表必須使用錢包初始化命令才能實現清零。 Ø 能夠永久記錄電表清零總次數、發生時刻、操作者代碼、前10個編程項的數據標識碼以及前10次電表清零數據。 2.7需量清零Ø 清空表內當前的最大需量及發生時間數據。 Ø 需量清零采用98H級密碼,采用密文方式下發,防止非授權人操作的安全措施。 Ø 可記錄需量清零事件總次數、清零時刻、清零前最大需量即發生時間和前10次需量清零數據。 2.8事件清零Ø 清空電能表內存儲的全部(永久記錄除外)或某類事件記錄數據。 Ø 事件清零采用98H級密碼,采用密文方式下發,防止非授權人操作的安全措施。 Ø 可記錄事件清零事件總次數、清零時刻、清零前電能量以及前10次事件清零數據。 2.9電量凍結Ø 瞬時凍結:電表收到瞬時凍結命令后進行凍結,保存最后3次的瞬時凍結數據。 Ø 定時凍結:可設定為以小時、日、月為周期凍結,保存最后60次定時凍結數據。 Ø 日凍結:可設置日凍結時間,默認在00時00分進行凍結,可存儲最后62日的日凍結數據。停電時刻錯過日凍結時刻,上電時補全日凍結數據,最多補凍最近7個日凍結數據。 Ø 約定凍結:在主副兩套年時區方案/日時段表方案/費率方案切換的約定時刻,凍結約定時刻的電量以及其它重要數據,各存儲最后2次切換記錄。 Ø 整點凍結:可設置整點凍結的起始時間和間隔時間,可存儲最后254次整點凍結數據。 Ø 每類凍結對應固定的模式的字,可根據模式字設置所需要凍結的數據,凍結的內容應與所設置的模式字相符。 Ø 各凍結模式字詳見“附錄2:電表模式字、特征字”。 2.10負荷記錄Ø 支持六類負荷數據,負荷記錄間隔時間可以在1~60min任意設置,每類負荷間隔時間可以相同,也可以不同。 Ø 六類數據的內容是:(1)A、B、C各相電壓、電流,頻率;(2)總及A、B、C各相有、無功功率;(3)總及A、B、C各相功率因數;(4)正向有功、反向有功、組合無功1、組合無功2總電量;(5)四象限無功總電量;(6)當前有、無功需量。 Ø 電表采用大容量內卡保存負荷記錄,可記錄正反向有功總電能、無功總電能、四象限無功,間隔時間為1min的情況下不少于40天的數據量 Ø 負荷記錄的內容應與負荷模式字設置的相符。 2.11 主動上報Ø 電表支持主動上報模式字、主動上報狀態字。主動上報模式字用于開啟、關閉主動上報事件,主動上報狀態字表示上報事件的發生狀態。 主動上報支持的類型可分為四類,包括電能表故障、開蓋事件、電網異常事件、電能表運行故障。 電能表故障包括:控制回路錯誤、ESAM錯誤、內卡初始化錯誤、時鐘電池電壓低、內部程序錯誤、存儲器故障或損壞、時鐘故障。第二類開蓋事件:開表蓋、開端鈕蓋。第三類電網異常事件,異常一旦發生,說明存在電網線路問題或竅電行為,應盡快進行線路排查。異常事件包括:失壓、欠壓、過壓、失流、過流、過載、功率反向、斷相、斷流、電壓逆相序、電流逆相序、電壓不平衡、電流不平衡、輔助電源失電、需量超限、總功率因數超下限、電流嚴重不平衡、總有功功率反向(雙向計量除外)。第四類電能表運行故障,此故障一旦發生,提示電表運行有問題,需及時處理。運行故障包括:停電抄表電池欠壓、透支狀態。 2.12安全管理與用戶權限Ø 設置參數,應根據98或99級密碼來設置。 Ø 電能表參數分為三類數據,第一類數據采用99級密碼進行設置,第二類參數采用98級密碼設置,第三類數據不需要密碼保護。 Ø 通過載波或RS485通信接口遠程更新參數時,應滿足遠程身份認證通過并在身份認證有效時間內,以98級或99級加密保護方式進行,更新成功后應保存編程事件記錄。 Ø 在紅外操作前需要進行紅外認證,打開操作權限,認證不通過,只能讀出表號、通信地址、備案號、當前日期、當前時間、當前電能、當前剩余金額、紅外認證查詢命令,其它信息不允許讀出,所有信息均不允許設置。停電喚醒情況下,電能表不支持紅外認證。 2.13測量功能Ø 本儀表測量總及A、B、C各相的電壓、電流、相角、視在功率、有功功率、無功功率、功率因數及電網頻率,并且顯示功率的方向。在起動電流以上,功率就可以測量到(顯示受到顯示位數的影響),刷新時間為1秒。測量范圍為:1‰Pn—Pmax。這里,Pb代表有功或無功額定功率,Pmax代表有功或無功最大功率。電壓、電流為有效值,刷新時間為1秒。電壓測量范圍:具備輔助電源的電能表0.05Un~1.2Un,不具備輔助電源的電能表0.6Un~1.2Un;電流測量范圍:0.05Ib~1.2Imax。 Ø 測量頻率,頻率測量分辨率為0.0000001Hz,測量范圍:47.5---52.5Hz。 Ø 根據功率因數計算總及各元件的相角,相角分辨率為0.01°。 Ø 有功功率測量最小分辨率0.000001kW,準確度0.5級,通信抄讀時帶4位小數,顯示時帶0、1、2、3或4位小數(由功率顯示小數位數確定);無功功率測量最小分辨率0.000001kvar, 準確度2級。 Ø 電壓測量最小分辨率0.0001V,準確度0.5級,通信抄讀時不帶小數位,顯示時帶4位小數。 Ø 電流測量最小分辨率0.0001A,準確度1.0級(5%In—Imax),通信抄讀時帶2位小數,顯示時帶4位小數。 2.14液晶背光功能正常供電時白色液晶背光在以下種情況下點亮:按鍵喚醒(上翻鍵或下翻鍵)、紅外喚醒(手抄器或遙控器)。使用紅外方式喚醒背光,電能表在2個自動輪顯周期后關閉背光;使用按鍵喚醒背光,背光在沒有按鍵等操作60秒后關閉。 2.15報警功能Ø 光報警采用背光點亮方式進行光報警,當事件恢復正常后報警自動結束。 Ø 三相表可通過報警輸出端子外接報警裝置進行報警,并可通過按鍵關閉,當事件恢復正常后報警自動結束。 Ø 報警事件包括:失壓、逆向序、過載、功率反向(雙向表除外)、電池欠壓等。 2.16停電抄表功能裝有低功耗電池的電表在電壓回路失電后進入低功耗睡眠狀態。2秒以后可以通過上翻鍵喚醒,也可以通過手抄器或遙控器喚醒。喚醒后,可以通過液晶顯示抄表,也通過手抄器抄表。停電抄表時,不能抄讀負荷記錄。 2.17時鐘、計時功能Ø 時鐘具有日歷、計時、閏年自動轉換功能。 Ø 廣播校時不受密碼和硬件編程開關限制,但只接受時鐘誤差小于或等于5分鐘的電能表進行校時,每天只接受校對一次,且不接受午夜零點前后5分鐘內的廣播校時。 Ø 通過遠程、RS485、紅外等通信接口可對電能表校時,除廣播校時外,校時必須在編程狀態下才能進行。 2.18信號輸出功能Ø 具備兩個紅色LED指示燈,用于輸出與計量電能量(有功/無功)成正比的光脈沖,脈沖寬度:80ms±16ms;具有電氣隔離的電脈沖輸出端子,用于輸出與計量電能量(有功/無功)成正比的電脈沖;脈沖輸出常數可設定,脈沖常數出廠設置以儀表面板標識為準。 Ø 具備多功能信號輸出端子(00-時間信號;01-需量周期;02-時段切換;重新上電后恢復到時間信號輸出。)。三種信號可在同一多功能信號端子通過軟件設置進行轉換,電能表斷電后再次上電默認為日計時誤差檢測信號。時間信號為秒信號,需量周期信號、時段投切信號為80ms±16ms的脈沖信號。 Ø 具備輔助端子報警控制輸出功能,當發生失壓、失流、斷相等事件時,電能表可輸出脈沖或電平開關信號,控制外部報警裝置。 2.19基本通信功能本表基本通信支持遠紅外、RS485通信。更改通信地址設置前需通過密碼和其他的安全驗證,遠程參數更新時,以98級或99級加密保護方式進行。 Ø 紅外通信 具備1個遠紅外通信接口,缺省的通訊速率為1200bps,通過該通信接口可進行電能表內參數設置和數據的抄讀,但設置前需通過密碼或其他的安全驗證。 Ø RS485通信 具備2個RS485通信口,缺省的通訊速率為2400bps,通過該通信接口可進行電能表內的參數進行設置和數據的抄讀,但設置前需通過密碼和其他的安全驗證。 2.20 電表自檢顯示功能本電能表具有監測各類運行異常功能,并以異常代碼輔助顯示。包括電能表故障類異常提示、事件類異常提示相關提示等情況。 2.21低功耗喚醒顯示功能裝有低功耗電池的電表在電壓回路失電后進入低功耗睡眠狀態。可用按鍵或紅外喚醒電能表液晶顯示,此時不需要點亮背光。電能表被喚醒后如沒有按鍵操作,自動循環顯示一遍電能表內設置的循環顯示項目后關閉液晶顯示;電能表被喚醒后如有按鍵操作,按電能表內設置的按鍵顯示項目進行顯示,按鍵操作結束30秒后自動關閉液晶顯示。 2.22液晶顯示功能液晶顯示字符說明: 圖2:液晶全屏顯示圖 電量顯示:電能小數位可在1至4位設置?稍O置8位整數、0位小數(當電量顯示小數位數為0時),或者7位整數、1位小數(當電量顯示小數位數為1時),或者6位整數、2位小數(當電量顯示小數位數為2時),或者5位整數、3位小數(當電量顯示小數位數為3時),或者4位整數、4位小數(當電量顯示小數位數為4時)。 當前顯示費率提示:每屏顯示1個時段電量,第1行字符“ 四象限提示:用 通信提示: “ 電能表掛起指示:每天收到的數據幀MAC校驗失敗、密文校驗失敗總累計達到200次,出現“
失壓提示:正常情況下“ 失流提示:正常情況下“ 反向提示:當某相電流發生反向時,“ 當前費率顯示:當前費率狀態(尖峰平谷)“ 逆相序提示:當電壓逆相序時,“ 電池欠壓提示:當液晶出現“ 報警提示: “ 歷史電量: 當需要顯示歷史需量和電量時,“ 電量的方向:當顯示電量時,電量的方向由“ 密鑰狀態提示:“ 時段/費率提示:“ 顯示代碼提示:“ 數據顯示提示:“ 功率因數提示:顯示“ 3.儀表擴展功能3.1費控功能遠程費控電能表本地只負責計量,電費計算在主站/售電系統中完成。 Ø 遠程費控功能 當用戶欠費時由遠程主站/售電系統發送拉閘命令,經ESAM嚴格的密碼驗證及安全認證通過后,電能表收到遠程拉閘命令,在跳閘前的延時過程中,“拉閘”字符閃爍,跳閘指示燈滅;跳閘延時時間到,執行跳閘,“拉閘”字符常顯,跳閘指示燈亮,跳閘延時期間掉電,重新上電時,直接跳閘。 當用戶充值后,遠程主站/售電系統再發送允許合閘命令,電能表接收到遠程費控檢測平臺下發的允許合閘命令,經ESAM嚴格的密碼驗證及安全認證通過后,對開關內置表,電能表收到遠程允許合閘命令,在手動合閘前,“拉閘”字符停止顯示,跳閘指示燈閃爍(亮1s,滅1s)。對開關外置表,電能表收到遠程允許合閘命令,表內繼電器直接合閘,“拉閘”字符停止顯示,跳閘指示燈滅。 不管開關內置、外置,電能表收到直接合閘命令后,直接執行合閘動作。 1) 遠程通過公網、載波等虛擬介質進行參數設置、開戶、購電、數據回抄等操作。(本地費控電能表的遠程功能實現) 2) 遠程費控表本地只實現計量功能,計費功能由主站/售電系統完成。 3) 具有遠程控制功能,可遠程發命令對電能表進行拉閘/允許合閘/直接合閘、報警/報警解除、保電/保電解除等操作。 4) 在進行各類操作時,需通過嚴格的密碼認證以及安全認證。 3.2輔助電源具備輔助電源接線端子,輔助電源輸入具有交直流自適應的特性,供電電壓范圍為100~240V。具備輔助電源的電能表,應以輔助電源供電優先。(僅智能表具備輔助電源) 當電能表由輔助電源供電時,電表支持光電頭/手抄器和顯示抄讀,支持RS485通信抄讀。 4.使用方法4.1顯示設置Ø 本表具有2種顯示模式:循環顯示模式、按鍵顯示模式。循環顯示模式、按鍵顯示模式顯示代碼默認按國網技術條件進行設置。具顯示代碼表參見“附錄1:循環顯示、按鍵顯示項目列表”。 Ø 循環顯示、按鍵顯示能夠設置循環顯示屏數(0x04000301)、循環顯示間隔時間 (0x04000302)、按鍵顯示屏數(0x04000305)參數。兩種顯示模式的顯示屏數最多設置99屏。循顯間隔時間可通過編程在5~20秒內設置,出廠缺省值定為5S。 Ø 對于循環顯示、按鍵顯示每屏的顯示項目,可通過設置0x04040101~0x040401FE,0x04040201~0x040402FE來實現,設置方法:如設置第一套方案下第9屏顯示正向有功總最大需量發生時間,設置0x04040109的內容是0x0101000001,如設置第一套方案下第8屏顯示正向有功總最大需量,設置0x04040108的內容是0x0101000000。 4.2顯示模式上電后,電表先全屏顯示5S,然后進入循環顯示模式顯示循顯內容?赏ㄟ^按上翻或下翻鍵退出循環顯示模式進入按鍵顯示模式并點亮背光,在鍵顯模式下無按鍵操作60S后,自動關閉背光。 4.3 預付費遠程費控表的費控功能在主臺/售電系統實現。 4.4參數設置用本公司提供的“三相多功能管理軟件”作為上位機平臺,可使用RS485或紅外進行參數設置。本地費控表可使用CPU卡設置參數,遠程費控表可使用GPRS/GSM(無線費控表)或載波(載波費控表)對電能表進行參數設置。設置參數前,根據選擇的通信方式先檢查電表的通信波特率是否與上位機吻合,再輸入電表的通信地址,進行通信連接。參數的設置條件參看“2.11安全管理與用戶權限”。電表默認參數配置及電表狀態抄讀參看“附錄2:電表模式字、特征字”。 4.5安裝安裝電表按圖示進行(主端子接線圖和輔助端子接線圖)。 必須嚴格按照電表端蓋后所貼的接線圖接線。接線通電后,可以檢查電表顯示的電壓、電流、有功功率、無功功率的顯示數值及極性,通電1分鐘以后查看顯示畫面(是否發生失壓、失流、反向、逆相序),以判斷接線及表計運行情況。 4.6抄表Ø 通過顯示抄讀 通過循環顯示、按鍵顯示從LCD顯示抄讀電表數據。 Ø 通過通信抄讀 通過RS485、紅外接口、載波等抄讀電表數據。 Ø 停電抄表 裝有低功耗電池的電表在電壓回路失電后進入低功耗睡眠狀態。2秒以后可以通過按上翻鍵喚醒,也可以通過紅外喚醒,掉電7日后禁止非接觸喚醒。喚醒后,可以通過液晶顯示抄表,也通過紅外通訊抄讀表內數據。停電抄表時,不能抄讀負荷記錄。 4.7電池更換Ø 當液晶出現“ Ø 對于時鐘電池問題,用戶需及時通知廠家解決處理。 Ø 對于停電抄表電池欠壓問題,用戶應及時更換新電池。 4.8尺寸圖與產品圖以下型號表計尺寸圖和產品圖參見:Q/GDW 1356-2013《三相智能電能表型式規范》。 4.9主端子與功能端子接線圖

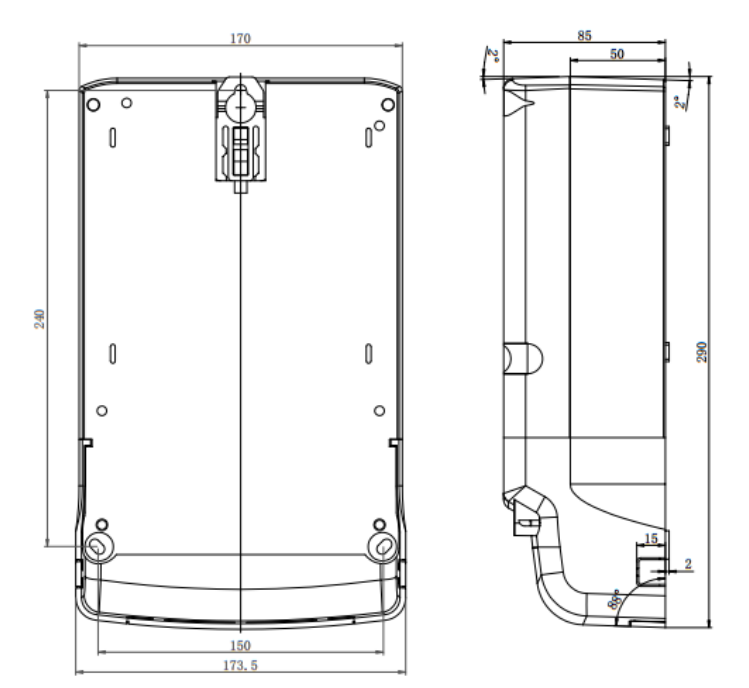

圖3:主端子與功能端子接線圖 注:實際主接線圖和功能端子接線圖以表計端蓋上的為準。 4.10 使用注意事項Ø 安裝時應將接線端子擰緊,并且將表計掛牢在堅固耐火、不易振動的屏上。 Ø 接線后應將端蓋鉛封,建議將面蓋鉛封。 Ø RS485接入時,建議選用三芯屏蔽線, 其三芯將終端與表計A、B、通信地相連,屏蔽層單端可靠接入保護地中。 Ø 當外接負載超過輔助端子的輸出能力時,應接中間繼電器,以防損壞電表。 5.運輸貯存表計應存放在溫度為-40℃~70℃,濕度<85%的環境中,并且應在原包裝的條件下放置,疊放高度不超過5層。電表在包裝拆封后不宜儲存。 電表運輸和拆封不應受到劇烈沖擊,應根據GB/T13384-2008《機電產品包裝通用技術條件》的規定運輸和儲存。 6.保修期限電能表自本公司發貨日起18個月內,當用戶在遵守電能表在運輸、貯存、安裝及使用中所規定的規格和條件,且本公司的封印仍完整未拆動或有電能計量部門的證明時,我公司負責免費給予更換或修理。 對于雖已超過三包期限的產品,公司仍將對用戶負責,為用戶做好各項服務,包括繼續實施合理的有償維修服務,所需費用可由協商解決。 附錄1:循環顯示、按鍵顯示項目列表循顯模式循顯項目列表
鍵顯模式顯示項目列表
附錄2:電表模式字、特征字電表運行特征字
組合有功特征字
組合無功1特征字:
設置條件: 1.電表處于編程允許狀態;2. 通過用戶密碼設置。 組合無功2特征字:
設置條件: 1.電表處于編程允許狀態;2. 通過用戶密碼設置。 負荷記錄模式字:
設置條件: 1.電表處于編程允許狀態;2. 通過用戶密碼設置。 定時凍結模式字:
瞬時凍結模式字:
日凍結模式字:
整點凍結模式字:
約定凍結模式字:
周休日特征字:
設置條件: 1.電表處于編程允許狀態;2. 通過用戶密碼設置。 通信速率特征字(調制型、通信口1、通信口2):
00001注: 0代表非當前接口通信速率,1代表當前接口通信速率,特征字僅在某一位為1時有效。 設置條件: 1.電表處于編程允許狀態;2. 通過用戶密碼設置。 |
